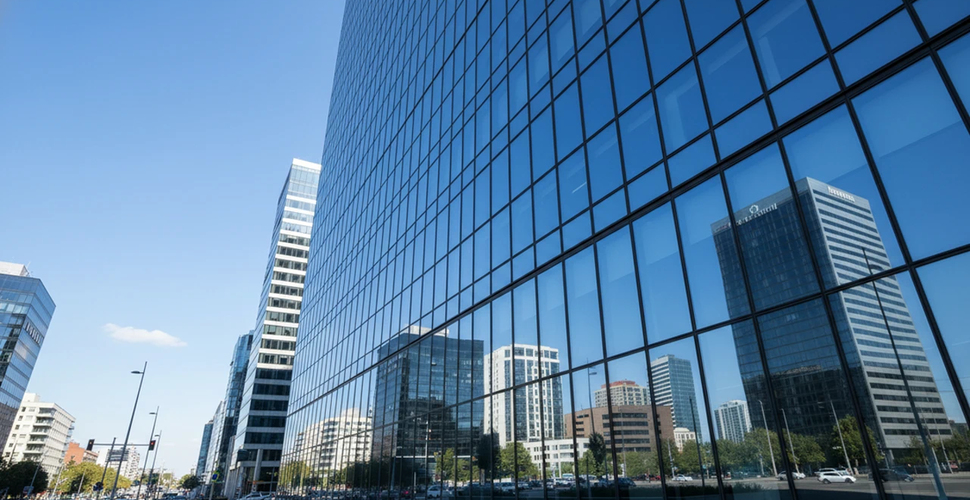

Стоечно-ригельная система остекления: особенности конструкции и монтажа

Автор: Дружинин Евгений Андреевич, Начальник монтажного участка ООО "СтроимГрад". Эксперт в области фасадных светопрозрачных конструкций, прошел путь от монтажника до руководителя ключевого подразделения компании.

Стоечно-ригельная система — это каркасная технология фасадного остекления на основе вертикальных (стоек) и горизонтальных (ригелей) профилей, позволяющая создавать стеклянные фасады практически любой формы и размера. Если перед вами стоит задача выбрать подрядчика и заказать профессиональный монтаж фасадного остекления, вам критически важно понимать базовое устройство этой конструкции. В данной статье мы, команда «СтроимГрад», детально разберем ее анатомию, от несущего профиля до уплотнителя, и покажем пошаговый процесс сборки, основанный на нашем многолетнем опыте в Екатеринбурге и Свердловской области.

Что такое стоечно-ригельная система: принцип работы за 60 секунд

Если говорить просто, то это конструктор для взрослых. Есть несущий алюминиевый каркас, который мы надежно крепим к зданию. Этот каркас состоит из вертикальных стоек и горизонтальных ригелей, образующих ячейки. В эти ячейки устанавливаются стеклопакеты или другие элементы заполнения, которые затем фиксируются снаружи. Вся конструкция прочна, герметична и обеспечивает тот самый вид, о котором мечтают наши заказчики.

Анатомия системы: из чего состоит стоечно-ригельный фасад

Чтобы понимать, за что вы платите и как это работает, нужно заглянуть "под капот". Любой стоечно-ригельный фасад состоит из нескольких ключевых узлов и элементов, каждый из которых выполняет свою критически важную функцию.

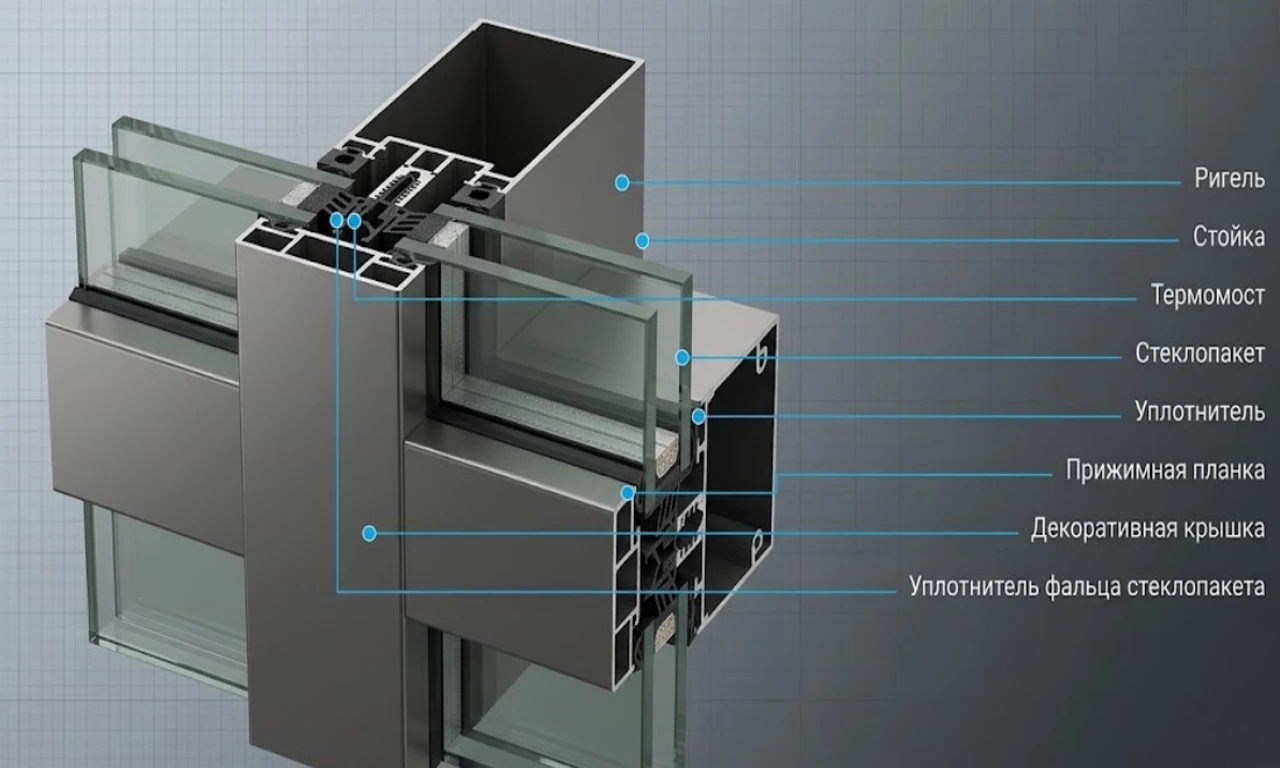

Схема устройства базового стоечно-ригельного узла: несущий профиль, терморазрыв и система герметизации.

Несущий каркас — скелет фасада

Это основа всей конструкции, которая принимает на себя ветровые и статические нагрузки и передает их на несущие конструкции здания.

Стойки: вертикальная основа

Это несущие вертикальные элементы, которые крепятся к зданию с помощью специальных кронштейнов. Именно они задают геометрию и прочность всего фасада.

Ригели: горизонтальные связи

Горизонтальные элементы, которые устанавливаются между стойками. Они служат опорой для стеклопакетов и придают каркасу дополнительную жесткость.

Функциональные узлы алюминиевого каркаса: терморазрыв и уплотнители

Эти компоненты не так заметны, как профиль или стекло, но от них зависит, будет ли в вашем доме тепло и тихо.

Термомост (терморазрыв): барьер от холода и жары

Это вставка из полиамида или другого материала с низкой теплопроводностью, расположенная внутри алюминиевого профиля. Она разделяет внешнюю, "холодную", часть профиля от внутренней, "теплой". Именно термовставка для алюминиевого профиля – залог того, что фасад не будет промерзать, а миссия нашей компании – "Уют и тепло в каждый дом!" – будет выполнена.

Система уплотнителей (EPDM): герметичность и защита

Резиновые уплотнители из EPDM (этилен-пропиленовый каучук) устанавливаются по всему периметру стеклопакета. Они обеспечивают герметичность, защищают от протечек, продувания и уличного шума.

Прижимные планки и декоративные крышки: фиксация и эстетика

Стеклопакет в ячейке удерживается прижимной планкой, которая крепится к стойкам и ригелям. Снаружи эта прижимная планка для фасада закрывается декоративной крышкой, которая определяет внешний вид фасада и может быть окрашена в любой цвет по каталогу RAL.

Узлы примыкания: как фасад крепится к зданию

Это комплекс технических решений, обеспечивающих герметичное и надежное соединение фасадной системы с плитами перекрытий, стенами и кровлей. От качества проработки этих узлов зависит долговечность всей конструкции.

Чем заполняют ячейки фасада: виды стеклопакетов и сэндвич-панелей

Ячейки каркаса могут заполняться различными материалами.

Стеклопакеты (энергосберегающие, солнцезащитные, ударопрочные)

Самый популярный вариант заполнения. Современные технологии позволяют использовать стеклопакеты с различными функциями для комфорта и безопасности.

Глухие вставки (сэндвич-панели)

В непрозрачных зонах фасада вместо стекла могут применяться сэндвич-панели или другие листовые материалы.

Евгений Андреевич, начальник монтажного участка "СтроимГрад": "Главная ошибка при кажущейся экономии — выбор системы с некачественным термомостом. Дешевый полиамидный терморазрыв или его отсутствие может свести на нет все преимущества дорогого энергосберегающего стеклопакета. Это как купить зимнюю куртку с пластмассовой молнией – вроде застегнул, а все равно продувает."

Виды стоечно-ригельных систем: как выбрать под задачи проекта

Внешний вид фасада напрямую зависит от типа применяемой системы. Основных вариантов три, и каждый подходит для своих задач и бюджета.

Классическая (Standard) — видимые планки

Это самый распространенный и проверенный временем вариант. Снаружи видны четкие линии декоративных крышек шириной 50-60 мм, которые закрывают прижимные планки. Такое решение отличается простотой монтажа, высокой ремонтопригодностью и надежностью.

Полуструктурная (Semi-Structural) — минимальный шов

Здесь ищут баланс между эстетикой и практичностью. В полуструктурном остеклении прижимная планка используется только по вертикали или по горизонтали, а в остальных местах стеклопакеты фиксируются специальным узким профилем или герметиком. В результате получается более гладкий фасад с минимально заметными швами.

Структурная (Structural) — эффект цельной стеклянной стены

Премиальное решение для создания эффекта сплошного стекла без видимых элементов крепления снаружи. Стеклопакеты крепятся к каркасу с помощью сверхпрочного силиконового герметика. Это сложная и требовательная технология, но результат оправдывает ожидания состоятельных заказчиков, готовых реализовывать лучшие архитектурные идеи.

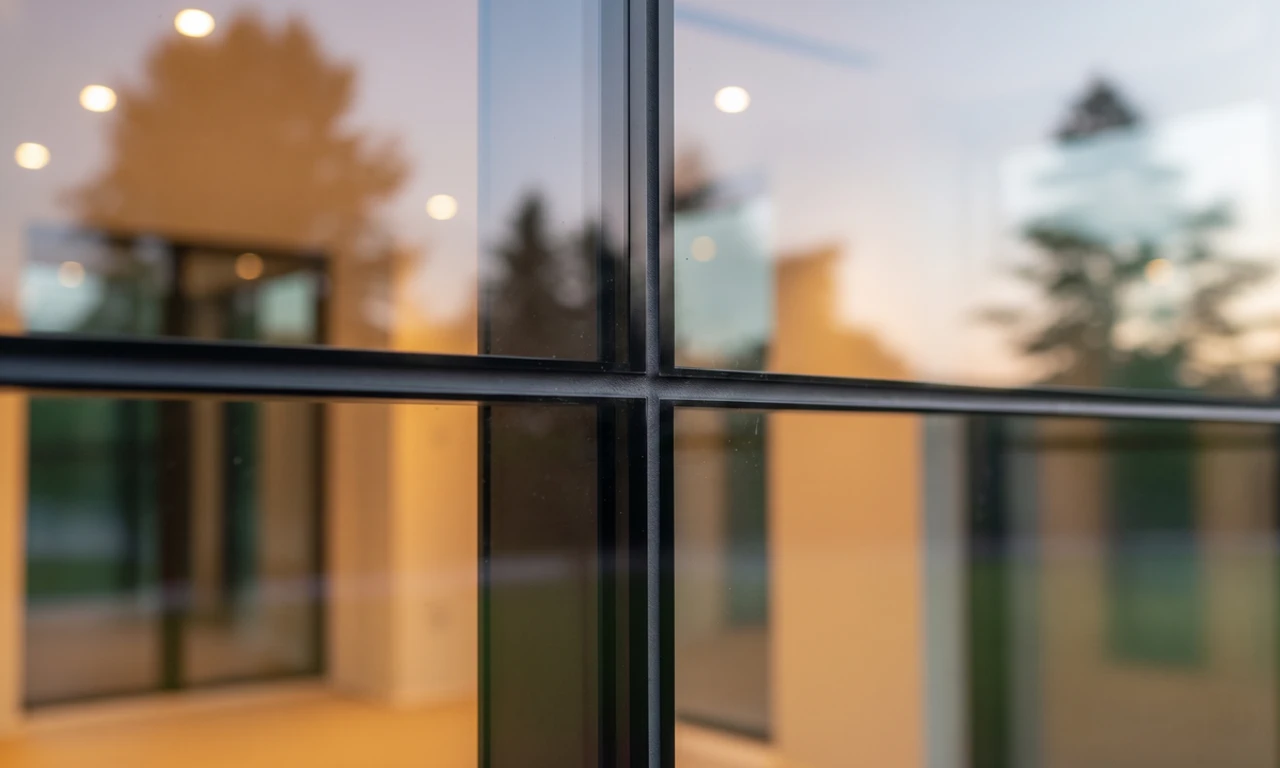

В структурном остеклении прижимные планки минимизированы, что создает эстетичный эффект гладкой стены.

Проектирование и монтаж: пошаговое руководство

Мой профессиональный девиз — "Нет ничего невозможного", но это становится правдой только при скрупулезном следовании технологии. Монтаж стоечно-ригельной системы — это процесс, где нет мелочей.

Этап 1: Проектирование (фундамент успеха)

Любая работа на объекте начинается с расчетов в офисе. Ошибка на этом этапе обернется проблемами, которые не исправить на стройплощадке.

Сбор нагрузок и геодезическая съемка

Инженеры проводят расчет стоечно-ригельной системы, учитывая ветровые и снеговые нагрузки для нашего региона. Геодезист выполняет точную съемку проемов, чтобы каркас идеально встал на свое место.

Статический и теплотехнический расчеты

На основе нагрузок подбирается сечение профилей, чтобы они выдержали давление без деформации. Теплотехнический расчет показывает, какой должна быть система (профиль, термомост, стеклопакет), чтобы в здании было тепло.

Выбор сечения профилей и типа термомоста

Подбирается конкретная алюминиевая стоечно-ригельная система, рассчитываются все узлы стоечно-ригельного остекления, включая примыкания к стенам и кровле.

Соответствие нормам (ГОСТ 22233-2018, СП 20.13330.2016)

Весь проект проверяется на соответствие действующим строительным нормам и правилам. Мы работаем в белую, поэтому соблюдение ГОСТов — незыблемый принцип "СтроимГрад".

Для углубленного изучения специалисты могут обратиться к текстам ГОСТ 22233-2018 "Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций" и СП 20.13330.2016 "Нагрузки и воздействия".

Этап 2: Монтаж (от разметки до герметизации)

Когда проект готов и согласован, наша команда монтажников выходит на объект.

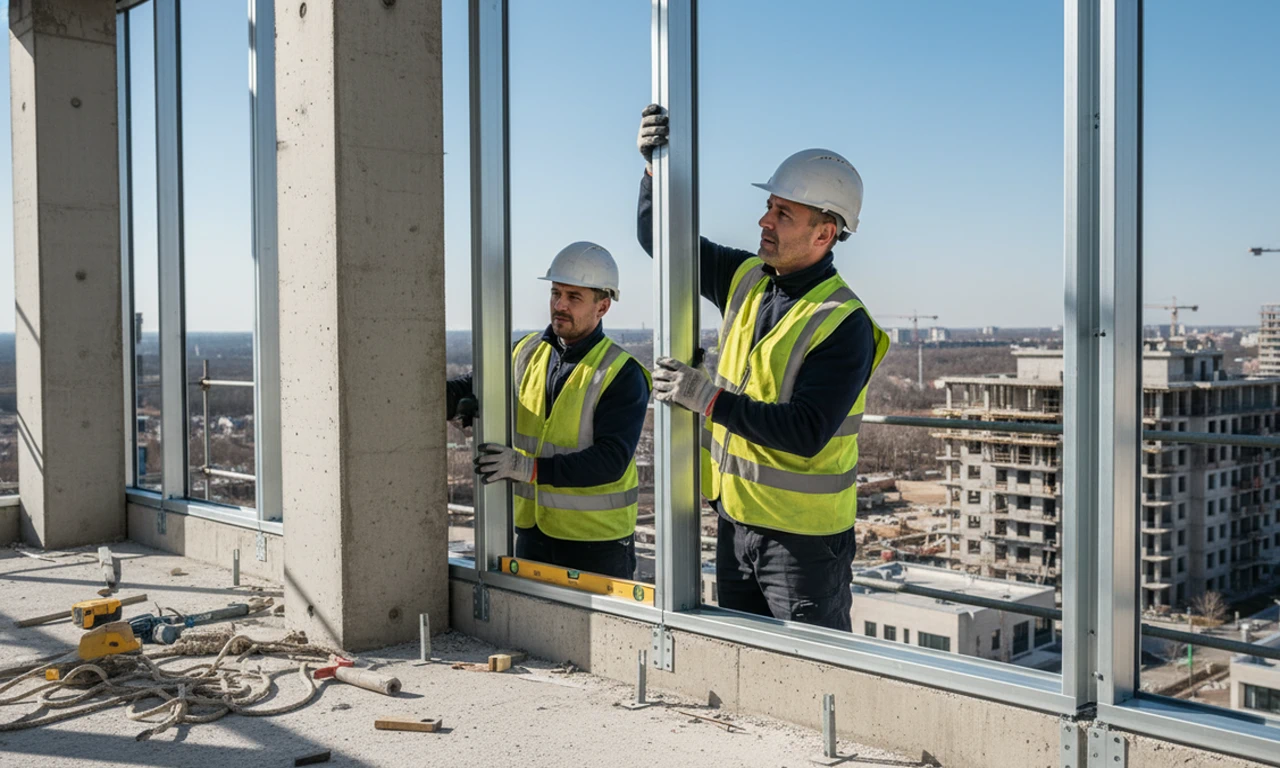

Монтаж несущих стоек и ригелей требует ювелирной точности: отклонение даже на миллиметр недопустимо.

Шаг 1. Подготовительные работы и разметка осей

Проверяем геометрию проемов, наносим разметку для установки кронштейнов с точностью до миллиметра.

Шаг 2. Монтаж кронштейнов и несущих стоек

По разметке устанавливаем несущие кронштейны, на которые затем навешиваются и выставляются по уровню вертикальные стойки. Это скелет будущего фасада.

Шаг 3. Установка ригелей и формирование каркаса

Между стойками монтируются горизонтальные ригели. В результате получается готовая несущая сетка для установки заполнения.

Шаг 4. Установка стеклопакетов и элементов заполнения

В ячейки каркаса с помощью специальных подкладок устанавливаются стеклопакеты. Это ответственная операция, требующая аккуратности.

Шаг 5. Монтаж прижимных планок и герметизация

Каждый стеклопакет фиксируется прижимными планками. Все стыки и швы тщательно герметизируются, чтобы исключить любые протечки.

Шаг 6. Установка декоративных крышек и узлов примыкания

На прижимные планки защелкиваются декоративные крышки. Финальный штрих — монтаж всех элементов примыкания к основному зданию.

Преимущества и недостатки технологии: честный обзор

Как и у любого инженерного решения, у стоечно-ригельного остекления есть свои сильные и слабые стороны. Честность с заказчиком — наше УТП, поэтому говорим как есть.

Главные преимущества стоечно-ригельного остекления фасадов

Архитектурная свобода и светопрозрачность – можно создавать наклонные, вертикальные и даже ломаные стеклянные поверхности больших размеров. Высокая прочность, долговечность и ремонтопригодность – алюминиевый каркас служит более 50 лет, а поврежденный стеклопакет легко заменить. Энергоэффективность и отличная тепло- и звукоизоляция – при правильном подборе компонентов система надежно защищает от холода и шума.

Технические ограничения и минусы классических каркасных систем

Высокие требования к квалификации проектировщиков и монтажников – малейшая ошибка ведет к фатальным последствиям, поэтому доверять такую работу можно только профессионалам. Сложность интеграции открывающихся элементов – окна и двери требуют специальных профилей и усложняют конструкцию, что влияет на итоговую стоимость.

Частые и дорогие ошибки: как их избежать

За годы работы я насмотрелся на многое. Некоторые ошибки обходятся особенно дорого, и совершают их от незнания или попытки сэкономить там, где нельзя.

Фатальные ошибки при проектировании алюминиевых витражей

Неверный расчет нагрузок — самая опасная ошибка, ведущая к деформации профилей и даже разрушению фасада при сильном ветре. Игнорирование температурного расширения материалов – алюминий "играет" при перепадах температур, и если не заложить компенсационные зазоры, в конструкции возникнет критическое напряжение. Неправильный подбор узла примыкания – это гарантированные протечки, промерзание и, как следствие, плесень и дорогостоящий ремонт всего прилегающего участка стены.

Нарушения технологии монтажа стоечно-ригельных систем

Нарушение геометрии каркаса – если стойки и ригели установлены не по уровню, стеклопакеты просто не встанут в ячейки, либо возникнет напряжение в стекле, которое приведет к его растрескиванию. Плохая герметизация швов – экономия на герметике или неаккуратная работа приводят к протечкам, которые могут проявиться не сразу, а через год-два, когда ущерб уже нанесен. Повреждение защитного покрытия профилей во время монтажа – любая глубокая царапина на алюминии, особенно в агрессивной городской среде, это будущий очаг коррозии.

Мой комментарий как начальника монтажного участка: Я всегда говорю своим мастерам: "Дожимайте это дело!". Это касается и проверки геометрии, и герметизации каждого стыка. В нашем деле нет второстепенных операций. Либо ты делаешь на 100%, либо твоя работа ничего не стоит.

Обзор производителей и материалов

Рынок предлагает множество профильных систем. Мы в "СтроимГрад" работаем с разными производителями, так как наше УТП — предложить заказчику оптимальное решение, а не продвигать один бренд.

Популярные профильные системы в России

Среди наиболее известных систем можно выделить Alutech (Беларусь), известную хорошим балансом цены и качества; Schüco) – это премиальный сегмент с самыми передовыми решениями; Татпроф (Россия) – отечественный производитель с широким ассортиментом продукции.

Виды алюминиевых сплавов и покрытий (RAL, анодирование)

Для фасадных систем обычно используют сплавы 6060 и 6063. Профиль может быть анодирован (создание прочной оксидной пленки) или окрашен порошковой краской в любой цвет по палитре RAL.

Как выбрать стеклопакет: краткий чек-лист

Для южных фасадов, выходящих на солнце, выбирайте солнцезащитные стеклопакеты. Если объект находится у шумной дороги, ваш выбор — шумозащитные стеклопакеты с триплексом. Для максимального энергосбережения и тепла в доме необходимы низкоэмиссионные стеклопакеты с i-напылением.
