Виды подсистем для вентфасада

Автор: Евгений Андреевич, начальник монтажного участка ООО "СтроимГрад". Опыт в фасадных системах с 2015 года.

Сравнительный анализ фасадных подсистем: алюминий, оцинкованная или нержавеющая сталь

Для тех, кто ценит время и хочет сразу понять суть, я свел ключевые отличия в одну таблицу. Это основа, от которой мы отталкиваемся при проектировании фасада для наших заказчиков в "СтроимГрад".

Прежде чем углубляться в технические нюансы металлов и выбирать между оцинковкой и нержавейкой, важно оценить бюджет и несущие возможности самого здания. Если у вас уже есть рабочие чертежи или эскизный проект, рекомендуем запросить расчет стоимости вентфасада у инженеров «СтроимГрад». Специалисты подберут оптимальный каркас индивидуально под ваш объект, а для тех, кто хочет сразу понять суть и сделать выбор самостоятельно, я свел ключевые отличия материалов в одну таблицу ниже.

Наглядное сравнение базовых характеристик металлов для фасадного каркаса.

Короткие выводы: Какую подсистему выбрать в вашем случае?

• Для высотных и сложных зданий: Если у вас здание сложной архитектуры, большая высота или объект находится в приморской зоне, ваш выбор — алюминий.
• Для стандартного строительства (оптимально по цене/качеству): Для большинства коттеджей, офисных и жилых зданий стандартной этажности под тяжелую облицовку вроде керамогранита подходит оцинкованная сталь.
• Для максимальной долговечности и в агрессивных средах: Если вы строите знаковый объект "на века", или здание находится в зоне промышленных выбросов, ваш бескомпромиссный выбор — нержавеющая сталь.

Устройство подсистемы вентилируемого фасада: главные функции несущего каркаса

Говоря по-простому, подсистема или каркас для вентилируемого фасада – это металлическая конструкция, которая крепится к несущей стене здания. На нее, в свою очередь, монтируется утеплитель и лицевая облицовка – будь то керамогранит, композитные панели или фиброцемент. Это не просто набор железок, а инженерная система, от которой зависит надежность, долговечность и внешний вид всего фасада.

Ключевые функции подсистемы

• Несущая: Это ее главная работа. Каркас должен выдерживать собственный вес, вес утеплителя и тяжелой облицовки, а также противостоять колоссальным ветровым нагрузкам. Расчеты здесь — основа основ.
• Вентиляционная: Именно конструкция подсистемы формирует тот самый вентиляционный зазор между утеплителем и облицовкой. Он нужен для отвода влаги из стены и утеплителя, предотвращая появление плесени и грибка.
• Теплоизоляционная: Подсистема — это основа, на которую крепятся тарельчатыми дюбелями плиты утеплителя. Правильно подобранный вылет кронштейна позволяет заложить утеплитель необходимой толщины без "мостиков холода".

Последствия неверного выбора: от "паутины" ржавчины до обрушения

Неправильно подобранный или смонтированный каркас — это мина замедленного действия. В лучшем случае через несколько лет на стыках облицовки появятся ржавые подтеки. В худшем — деформация или даже обрушение частей фасада под ветровой нагрузкой или весом облицовки. Ремонт в таких случаях обходится дороже, чем изначальное строительство.

Виды материалов для направляющих и кронштейнов: плюсы, минусы и характеристики

Особенности алюминиевых фасадных подсистем

Алюминиевые сплавы (чаще всего АД31Т1) — это высокотехнологичное решение. Профили и кронштейны из алюминия легкие, что снижает нагрузку на несущие стены и фундамент здания.

Преимущества и недостатки

Основной плюс — малый вес и высокая коррозионная стойкость. Алюминий не ржавеет, он покрывается тонкой оксидной пленкой, которая защищает его от дальнейшего разрушения. Это позволяет использовать его в регионах с высокой влажностью. Главный компромисс — цена и меньшая, по сравнению со сталью, несущая способность при одинаковом сечении профиля. Также стоит помнить о его более низкой температуре плавления, что накладывает ограничения на использование в определенных проектах с повышенными требованиями к огнестойкости.

Когда стоит выбрать: сферы применения

Идеальный вариант для высотных зданий, где важен каждый килограмм нагрузки. Незаменим для зданий со сложной геометрией, эркерами, радиусными элементами, так как алюминиевый профиль легче поддается обработке. Мы в "СтроимГрад" часто рекомендуем его для остекления коттеджей в современном стиле и для объектов вблизи водоемов в Свердловской области.

Характеристики каркасов из оцинкованной стали

Это рабочая лошадка в мире вентфасадов. Основа — конструкционная сталь, защищенная слоем цинка. Для дополнительной защиты и эстетики ее часто покрывают порошковой краской.

Преимущества и недостатки

Главное преимущество — высокая несущая способность и доступная стоимость подсистемы фасада. Стальной каркас выдерживает тяжелые облицовочные материалы, такие как натуральный камень или толстый керамогранит. Инженерный компромисс заключается в ее весе и уязвимости к коррозии. Цинковый слой можно повредить при резке или монтаже, и в этих местах со временем начнется коррозия. Поэтому качество монтажа здесь выходит на первый план.

Когда стоит выбрать: сферы применения

Это оптимальный выбор для малоэтажного и среднеэтажного строительства: жилые комплексы, торговые центры, административные здания, где используется тяжелая облицовка. Для частных заказчиков это хороший вариант для облицовки коттеджа керамогранитом при ограниченном, но разумном бюджете.

Нержавеющая сталь для фасадов: премиальная надежность

Это "премиум-сегмент" фасадных систем. Используется сталь марок AISI 304 (для обычных условий) или AISI 316 (для химически агрессивных сред).

Преимущества и недостатки

Плюс очевиден — практически вечная жизнь и абсолютная стойкость к коррозии и агрессивным средам. Такой каркас не боится ни соли, ни промышленных выбросов. Главный и очень весомый недостаток — цена. Она может быть в 3-5 раз выше, чем у оцинкованной стали. Плюс, это самый тяжелый вариант, требующий серьезной проработки несущей способности стен и фундамента.

Когда стоит выбрать: сферы применения

Сферы применения ограничены ее стоимостью. Это знаковые архитектурные проекты, реставрация исторических зданий, объекты в прибрежной полосе с морским туманом или здания в промышленных зонах. Для частного домостроения это эксклюзивное решение для тех, кто готов платить за бескомпромиссное качество и реализовывать лучшие идеи без оглядки на бюджет.

Пошаговая инструкция по выбору фасадной подсистемы под проект здания

Когда к нам приходит заказчик, мы не предлагаем решение "с порога". Мы проводим анализ, который я свел к пяти основным шагам.

Шаг 1: Оцените вес и тип облицовки (керамогранит, кассеты, камень)

Тяжелый керамогранит или натуральный камень требуют высокой несущей способности, что указывает в сторону стали. Легкие алюминиевые композитные кассеты можно смело вешать на алюминиевую подсистему.

Шаг 2: Проанализируйте материал несущих стен (бетон, кирпич, газоблок)

Стены из полнотелого бетона или кирпича выдержат тяжелую стальную систему. Для стен из полых материалов, например, газобетона, предпочтительнее легкая алюминиевая подсистема, чтобы снизить точечные нагрузки на крепеж (анкер).

Шаг 3: Учтите климат и агрессивность среды (влажность, соль, выбросы)

Для Екатеринбурга и Свердловской области фактор соли не так актуален, но если объект у воды или в промышленной зоне — стоит задуматься об алюминии или даже нержавейке. В стандартных городских условиях оцинковка с качественным покрытием работает хорошо.

Шаг 4: Определите требования к пожарной безопасности (класс К0)

Все три материала относятся к классу негорючих (НГ) и позволяют проектировать фасады с классом пожарной опасности К0. Однако, для зданий с особо высокими требованиями (больницы, школы) проектная документация может содержать прямое указание на использование стальных систем из-за их более высокой температуры плавления.

Шаг 5: Соотнесите требования с бюджетом проекта

Это финальный, решающий шаг. Найдя технически верные решения, мы выбираем то, которое соответствует финансовым возможностям заказчика. Наша задача в "СтроимГрад" — предложить не самое дешевое, а самое правильное и честное решение в рамках бюджета.

Конструктивные схемы крепления каркаса вентфасада к несущей стене

Кроме материала, системы различаются по своей конструктивной схеме.

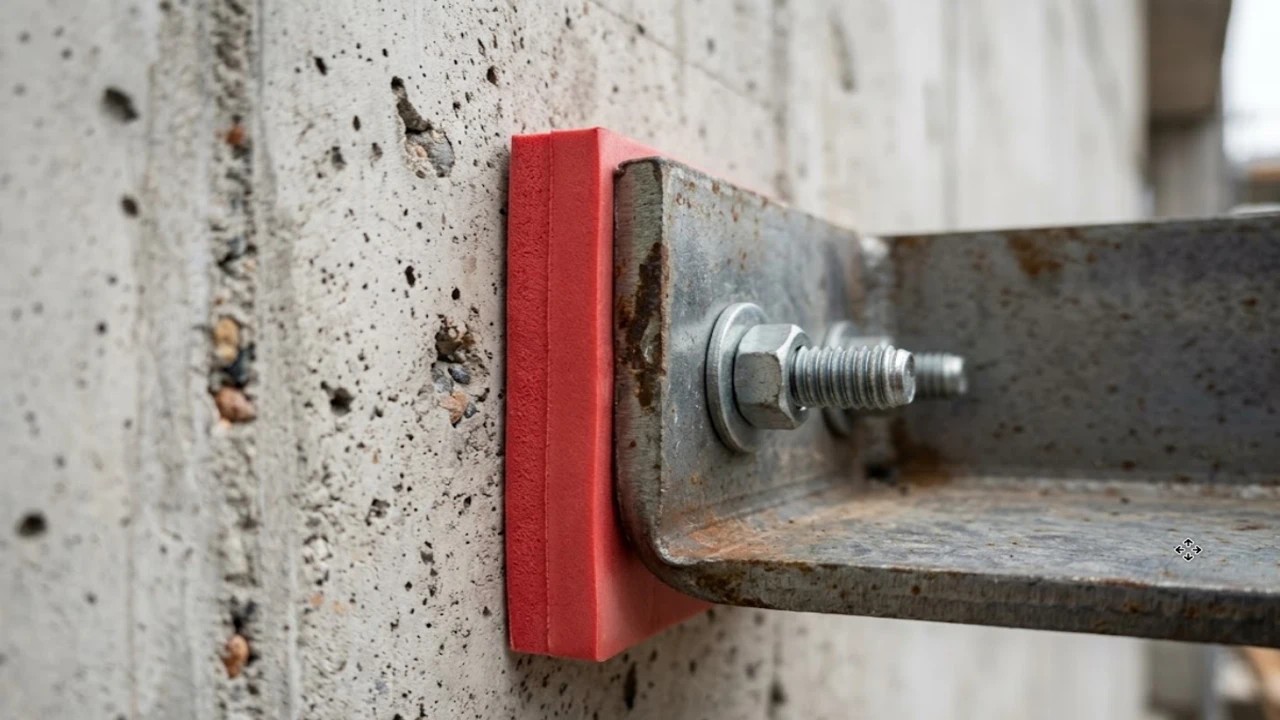

Стеновое крепление кронштейна обязательно должно осуществляться через термоизолирующую прокладку.

По расположению направляющих: вертикальная vs перекрестная

• Вертикальная: Классическая схема. Несущие профили устанавливаются вертикально. Подходит для большинства листовых и плитных материалов, например, керамогранита.
• Горизонтально-вертикальная (перекрестная): Сначала монтируется горизонтальный профиль, а на него — вертикальный. Такая система нужна для монтажа некоторых видов фасадных кассет или для придания дополнительной жесткости и выравнивания очень неровных стен.

По способу крепления к стене: стеновое vs межэтажное

• Стеновое: Стандартный вариант, когда кронштейны крепятся непосредственно в несущую стену с определенным шагом.
• Межэтажное: Кронштейны крепятся не в стену, а в торцы бетонных плит перекрытий. Такой способ применяют, когда стены выполнены из слабых материалов (газоблок, пеноблок) и не могут нести нагрузку, или когда вес облицовки запредельно высок.

Распространенные ошибки при монтаже вентфасадов и их последствия

За годы работы я насмотрелся на многое. Есть ошибки, которые повторяются с завидной регулярностью и ведут к печальным последствиям.

«Самая дорогая ошибка — экономия на невидимых элементах. Подсистема — это 80% долговечности фасада. Использование оцинковки у моря или неправильный крепеж — это бомба замедленного действия под красивой облицовкой. Мы в "СтроимГрад" всегда говорим: скупой платит дважды, а в случае с фасадом – может заплатить и обрушением. Надо дожимать это дело до конца, начиная с правильного проекта». — Евгений Андреевич, начальник монтажного участка ООО "СтроимГрад".

Ошибка №1: Экономия на материале (оцинковка в агрессивной среде)

Попытка сэкономить, используя оцинкованную сталь там, где нужен алюминий (например, в городе с высоким трафиком и выбросами), приводит к тому, что через 5-7 лет на фасаде появляются ржавые подтеки. Коррозия начинается с мест реза и сверления и постепенно разрушает каркас.

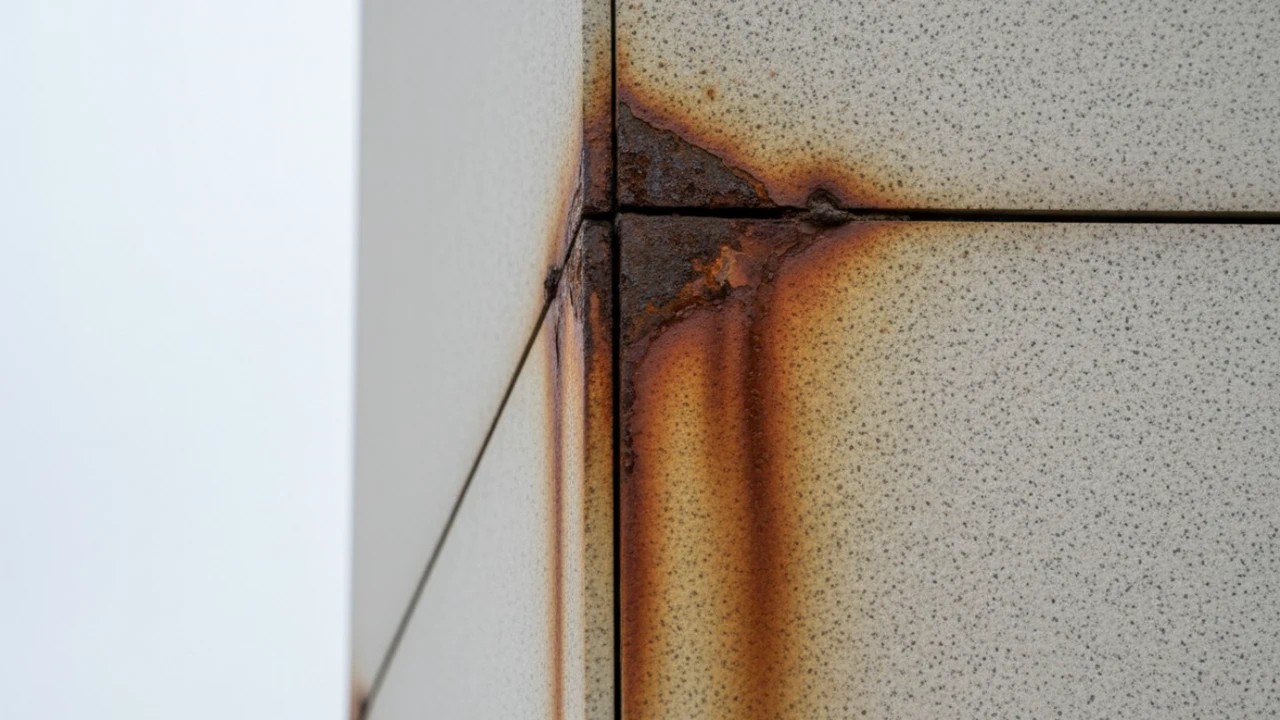

Использование оцинкованной стали без защиты в агрессивной среде быстро приводит к необратимому эстетическому ущербу.

Ошибка №2: Использование разных металлов без диэлектрических прокладок

Соединять напрямую алюминиевый кронштейн и стальной анкер — грубейшая ошибка. Возникает электрохимическая коррозия, которая быстро "съедает" более активный металл — алюминий. Всегда используйте изолирующие прокладки (паронитовые, биметаллические) — это закон.

Ошибка №3: Неверный расчет шага кронштейнов и направляющих

Экономия на количестве кронштейнов или увеличение шага профилей без статического расчета — прямой путь к катастрофе. Конструкция может не выдержать ветровой нагрузки или веса облицовки. Расчет нагрузок должен выполняться инженером-проектировщиком для каждого объекта индивидуально.

Ошибка №4: Отсутствие или недостаточный вентиляционный зазор

Минимальный вентзазор — 40 мм. Попытка прижать облицовку плотнее к утеплителю "чтобы было теплее" приводит к обратному эффекту. Влага не выветривается, утеплитель намокает и теряет свои свойства, на стене развивается грибок.
